Назначение системы управления - обработка информации о весе дозируемой массы на ленте и скорости движения ленты транспортера. Поступающие в систему данные о весе и скорости ленты используются для расчета массового расхода материала. Результаты расчетов используются системой для управления скоростью движения ленты, обеспечения заданной производительности дозатора и подачи массы в требуемом количестве. Кроме веса и скорости, система контролирует уровень массы в загрузочном бункере, положение ленты на конвейере (датчики схода ленты), оценивает проскальзывание ленты, выполняет вспомогательные функции контроля состояния оборудования дозатора. |
Состав системы управления:
Система управления включает в себя следующие основные устройства:
- программируемый логический контроллер;
- операторская панель;
- преобразователь частоты.
Функции системы управления:
Функции |
Режимы работы |
автоматическая настройка диапазона взвешивания
|
«автономный» - дозирование с заданием от контроллера |
задание производительности |
«комплексный» - дозирование с заданием от ЭВМ ВУ |
измерение скорости конвейерной ленты с учетом «проскальзывания» по сигналам датчиков скорости вращения ведомого/ведушего валов конвейера |
«наладка» - выполнение калибровочных и настроечных операций |
вычисление значения текущей производительности |
обмен информации с ЭВМ ВУ |
вычисление и суммирование количества массы материала за заданный интервал времени |
объединение нескольких систем в единую технологическую линию дозирования в режиме «ведущий – ведомый» |
индикация параметров на ЖКИ |
|
обработка входных сигналов и управление электроприводом конвейера |
|
преобразование входных сигналов ДСТ в значения веса материала |
|
контроль блокировок аварийных ситуаций |
|
архивация данных за последние 30 суток |
|
архив аварийных сообщений |
|
Виды систем управления дозатором

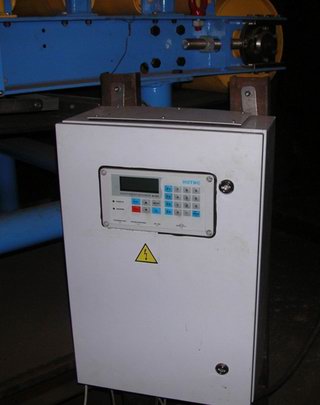

Система управления дозатором АСУД-Н1701:
|
Система управления весовым дозатором непрерывного действия построена на базе контроллера А-100.
Контроллер имеет:
- пять управляющих ключей на 220 В;
- один управляющий ключ на напряжение до 30 В;
- аналоговый выход (программируемый): ток 4…20 мА; ток 0…20 мА; напряжение 0…10 В;
- три входных управляющих ключа (24 В, 5 мА);
- один канал связи RS485, скорость передачи данных по интерфейсу RS485 – 9600, 19200, 38400, 76800 бод. Длина линии связи интерфейса RS485 - до 1200 метров.
Отображение данных технологического процесса и ввод переменных осуществляется с помощью русифицированной операционной ЖК-панели. На индикаторе выводятся аварийные сообщения, данные технологического процесса, подсказки и т.д.
Накопление и хранение количества взвешенных доз и суммарной массы продукта, прошедшего через дозатор, осуществляется не менее чем за 10 часов работы;
Преобразователь частоты – фирмы Hitachi.
Конструктивно система управления выполнена в шкафу навесного типа, имеет степень пылевлагозащиты IP 54. |

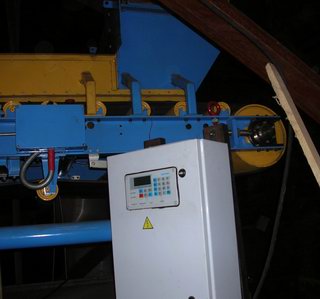

Система управления дозатором на контроллерах фирмы «Siemens»:
|
Система управления весовым дозатором непрерывного действия построена на базе контроллера Simatic С7-313С фирмы SIEMENS. Он имеет 24 встроенных дискретных входа, 16 дискретных выходов, по 4 аналоговых входа и выхода.
Отображение данных технологического процесса и ввод переменных осуществляется с помощью русифицированной операционной графической панели ОР-77 с ЖКИ, 4x20 символов.
На индикаторе выводятся аварийные сообщения, данные технологического процесса, подсказки и т.д. |
Состав системы управления:
- Контроллер SIMATIC C7-313С;
- Модуль взвешивания SIWAREX U;
- Преобразователь частоты MICROMASTER Vector;
- Два источники питания AC 220V/DC 24V, 5A для питания датчиков и контроллера;
- Смонтированный шкаф фирмы RITTAL (модули гальванической развязки, клеммы, кабельные каналы, сальники, плафон);
- Программное обеспечение системы управления.
|
|
Система управления дозатором на контроллерах фирмы «Schneider Electric»:
|
Состав системы управления:
В качестве управляющего микропроцессорного устройства в системе применяется программируемый логический контроллер Twido производства фирмы Telemecanique (Франция). Тип контроллера - TWD-LCAA24DRF. Контроллер обеспечивает обработку 14 входных дискретных сигналов, напряжением 24 В постоянного тока. Контроллер имеет 10 релейных выходов с максимальным током нагрузки 2А.
Для обработки аналоговых сигналов в состав контроллера включен дополнительный модуль типа TWD-AMI2HT. Модуль имеет два канала ввода аналоговых сигналов уровня 0-10 В и 4-20 мА. Один канал ввода используется для получения данных с тензометрических весовых датчиков, второй канал может быть использован для задания производительности дозатора.
Контроллер оснащен модулем памяти EEPROM объемом 64 К для энергонезависимого хранения программы, имеет один встроенный и один дополнительный разъем канала связи RS485. Один из каналов RS485 используется для программирования контроллера и связи с операторской панелью, второй – для связи с внешним управляющим устройством (протокол Modbus RTU или ASCI). |
Операторская панель – Magelis XBT-PM027110, производства фирмы Telemecanique. Панель имеет матричный дисплей, позволяющий выводить до восьми строк текста по 20 символов.
Преобразователь частоты Altivar 31 ATV31-HU30N4, производства фирмы Telemecanique.
Система управления включает источники питания постоянного тока с выходным напряжением 24 В и 12 В, используемые для питания входных дискретных цепей контроллера и весоизмерительных тензометрических датчиков.
Для согласования выходного сигнала тензодатчиков и входных цепей модуля аналогового ввода в системе управления используется нормализатор ADAM-3016А производства фирмы Advantech.
Конструктивно система управления выполнена в шкафу, имеющем степень пылевлагозащиты IP66 (фирма Sarel). |
|
|
